USB to Multi-Protocol Serial Cable - RS-232 / TTL UART / RS-485
Product omschrijving

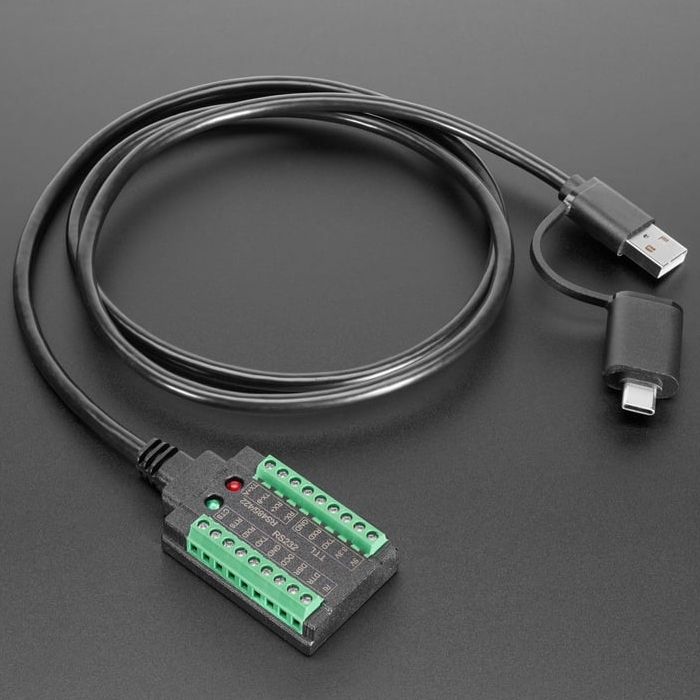

Deze USB naar Multi-Protocol Seriële adapterkabel ondersteunt RS232, TTL UART, RS485 en RS422. De adapter heeft schroefaansluitingen, zodat u niet hoeft te solderen of speciale kabels hoeft te gebruiken
Binnenin bevindt zich een FTDI FT231 USB naar serieel converter. Deze chip werkt met 5V-logica en levert de UART-seriële signalen die worden omgezet in de verschillende formaten. Signaalsnelheden die ondersteund worden zijn 300 baud tot 3 Mbaud. FTDI drivers zijn tegenwoordig ingebouwd in vrijwel elk besturingssysteem.
Voor de RS-232 signaalzijde is er een UM213 signaalniveauomzetter met +-8 V logisch niveaus. Alle acht (5/3) RS-232 signalen zijn beschikbaar. De RS-232 converter kan tot 250 kbps verwerken.
De UART-signaalzijde is rechtstreeks verbonden met de FT231. Het logisch niveau is 5 V en alleen RX/TX en 5 V/3 V/GND aansluitingen zijn beschikbaar.
Voor de RS-485/RS-422 signaalzijde zijn de RX/TX lijnen van de UART verbonden met een MAX485 chips.
Meer informatie is beschikbaar op de website van Adafruit.
